اورینگ ( O'ring )

اورینگ O-ring رینگ یا حلقه ای با سطح مقطع O-شکل است که با هدف آب بندی(درزبندی) دو قسمت ثابت یا متحرک در صنعت استفاده می شود. اورینگ ها در اندازه های مختلف و استانداردهای متریک و اینچی  طراحی و ساخته می شوند. سایز اورینگ معمولا با قطر داخلی و ضخامت (سطح مقطع) مشخص می شود. در سایت چرخش صنعت می توانید انواع  اورینگ متری یا مداربسته با متریال وایتون، سیلیکون، NBR را تهیه کنید.

اورینگ

جدول اورینگ استاندارد متری AS586

ODIDCSAS586
2.780.741.021
3.611.071.272
4.461.421.523
5.341.781.784
6.132.571.785
6.462.91.786
7.243.681.787
8.034.471.788
8.845.281.789
9.636.071.7810
11.217.651.7811
12.819.251.7812
14.3810.821.7813
15.9812.421.7814
17.56141.7815
19.1615.61.7816
20.7317.171.7817
22.3318.771.7818
23.9120.351.7819
25.5121.951.7820
27.0823.521.7821
28.6825.121.7822
30.2626.71.7823
31.8628.31.7824
33.4329.871.7825
35.0331.471.7826
36.6133.051.7827
38.2134.651.7828
41.3837.821.7829
44.56411.7830
47.7344.171.7831
50.9147.351.7832
54.0850.521.7833
57.2653.71.7834
60.4356.871.7835
63.6160.051.7836
66.7863.221.7837
69.9666.41.7838
73.1369.571.7839
76.3172.751.7840
79.4875.921.7841
85.8382.271.7842
92.1888.621.7843
98.5394.971.7844
104.88101.321.7845
111.23107.671.7846
117.58114.021.7847
123.93120.371.7848
130.28126.721.7849
136.63133.071.7850
6.481.242.62102
7.32.062.62103
8.082.842.62104
8.873.632.62105
9.664.422.62106
10.475.232.62107
11.266.022.62108
12.837.592.62109
14.439.192.62110
16.0110.772.62111
17.6112.372.62112
19.1813.942.62113
20.7815.542.62114
22.3617.122.62115
23.9618.722.62116
25.5420.292.62117
27.1321.892.62118
28.7123.472.62119
30.3125.072.62120
31.8826.642.62121
33.4828.242.62122
35.0629.822.62123
36.6631.422.62124
38.2332.992.62125
39.8334.592.62126
41.4136.172.62127
43.0137.772.62128
44.5839.342.62129
46.1840.942.62130
47.7642.522.62131
49.3644.122.62132
50.9345.692.62133
52.5447.292.62134
54.1448.92.62135
55.7150.472.62136
57.3152.072.62137
58.8853.642.62138
60.4955.252.62139
62.0656.822.62140
63.6658.422.62141
65.2359.992.62142
66.8461.62.62143
68.4163.172.62144
70.0164.772.62145
71.5866.342.62146
73.1967.952.62147
74.7669.522.62148
76.3671.122.62149
77.9372.692.62150
81.1175.872.62151
87.4682.222.62152
93.8188.572.62153
100.1694.922.62154
106.51101.272.62155
112.86107.622.62156
119.21113.972.62157
125.56120.322.62158
131.91126.672.62159
138.26133.022.62160
144.61139.372.62161
150.96145.722.62162
157.31152.072.62163
163.66158.422.62164
170.01164.772.62165
176.36171.122.62166
182.71177.472.62167
189.06183.822.62168
195.41190.172.62169
201.76196.522.62170
208.11202.872.62171
214.46209.222.62172
220.81215.572.62173
227.16221.922.62174
233.51228.272.62175
239.86234.622.62176
246.21240.972.62177
252.56247.322.62178
11.44.343.53201
135.943.53202
14.587.523.53203
16.189.123.53204
17.7510.693.53205
19.3512.293.53206
20.9313.873.53207
22.5315.473.53208
24.117.043.53209
25.718.643.53210
27.2820.223.53211
28.8821.823.53212
30.4523.393.53213
32.0624.993.53214
33.6326.573.53215
35.2328.173.53216
36.829.743.53217
38.431.343.53218
39.9832.923.53219
41.5834.523.53220
43.1536.093.53221
44.7537.693.53222
47.9340.873.53223
51.144.043.53224
54.2847.223.53225
57.4550.393.53226
60.6353.573.53227
63.856.743.53228
66.9859.923.53229
70.1563.093.53230
73.3366.273.53231
76.569.443.53232
79.6872.623.53233
82.8575.793.53234
86.0378.973.53235
89.282.143.53236
92.3885.323.53237
95.5588.493.53238
98.7391.673.53239
101.994.843.53240
105.0898.023.53241
108.25101.193.53242
111.43104.373.53243
114.6107.543.53244
117.78110.723.53245
120.95113.893.53246
124.13117.073.53247
127.3120.243.53248
130.48123.423.53249
133.65126.593.53250
136.83129.773.53251
140132.943.53252
143.18136.123.53253
146.35139.293.53254
149.53142.473.53255
152.71145.643.53256
155.88148.823.53257
159.05151.993.53258
165.4158.343.53259
171.75164.693.53260
178.1171.043.53261
184.45177.393.53262
190.8183.743.53263
197.15190.093.53264
203.5196.443.53265
209.85202.793.53266
216.2209.143.53267
222.55215.493.53268
228.9221.843.53269
235.25228.193.53270
241.6234.543.53271
247.95240.893.53272
254.3247.243.53273
260.65253.593.53274
273.35266.293.53275
286.05278.993.53276
298.75291.693.53277
311.45304.393.53278
336.85329.793.53279
362.25355.193.53280
387.65380.593.53281
412.32405.263.53282
437.72430.663.53283
463.12456.063.53284
21.1210.465.33309
22.7312.075.33310
24.313.645.33311
25.915.245.33312
27.4716.815.33313
29.0818.425.33314
30.6519.995.33315
32.2521.595.33316
33.8223.165.33317
35.4324.775.33318
3726.345.33319
38.627.945.33320
40.1729.515.33321
41.7831.125.33322
43.3532.695.33323
44.9534.295.33324
48.1337.475.33325
51.340.645.33326
54.4843.825.33327
57.6546.995.33328
60.8350.175.33329
6453.345.33330
67.1856.525.33331
70.3559.695.33332
73.5362.875.33333
76.766.045.33334
79.8869.225.33335
83.0572.395.33336
86.2375.575.33337
89.478.745.33338
102.5881.925.33339
95.7585.095.33340
98.9388.275.33341
102.191.445.33342
105.2894.625.33343
108.4597.795.33344
111.63100.975.33345
114.8104.145.33346
117.98107.325.33347
121.15110.495.33348
124.33113.675.33349
127.5116.845.33350
130.68120.025.33351
133.85123.195.33352
137.03126.375.33353
140.2129.545.33354
143.38132.725.33355
146.55135.895.33356
149.73139.075.33357
152.9142.245.33358
156.08145.425.33359
159.25148.595.33360
162.43151.775.33361
168.78158.125.33362
175.13164.475.33363
181.48170.825.33364
187.83177.175.33365
194.18183.525.33366
200.53189.875.33367
206.88196.225.33368
213.23202.575.33369
219.58208.925.33370
225.93215.275.33371
232.28221.625.33372
238.63227.975.33373
244.98234.325.33374
251.33240.675.33375
257.68247.025.33376
264.03253.375.33377
276.73266.075.33378
289.43278.775.33379
302.13291.475.33380
314.83304.175.33381
340.23329.575.33382
365.63354.975.33383
391.03380.375.33384
415.92405.265.33385
441.32430.665.33386
466.72456.065.33387
492.07481.465.33388
517.47506.865.33389
542.87532.265.33390
568.27557.665.33391
593.34582.685.33392
618.74608.085.33393
644.14633.485.33394
669.54658.885.33395
48.2634.296.99400
51.4437.476.99401
54.6140.646.99402
57.7943.826.99403
60.9646.996.99404
64.1450.176.99405
67.3153.346.99406
70.4956.526.99407
73.6659.696.99408
76.8462.876.99409
80.0166.046.99410
83.1969.226.99411
86.3672.396.99412
89.5475.576.99413
92.7178.746.99414
95.8981.926.99415
99.0685.096.99416
102.2488.276.99417
105.4191.446.99418
108.5994.626.99419
111.7697.796.99420
114.94100.976.99421
118.11104.146.99422
121.29107.326.99423
124.46110.496.99424
127.65113.676.99425
130.82116.846.99426
134120.026.99427
137.17123.196.99428
140.35126.376.99429
143.52129.546.99430
146.7132.726.99431
149.87135.896.99432
153.05139.076.99433
156.22142.246.99434
159.4145.426.99435
162.57148.596.99436
165.75151.776.99437
172.1158.126.99438
178.45164.476.99439
184.8170.826.99440
191.15177.176.99441
197.5183.526.99442
203.85189.876.99443
210.2196.226.99444
216.55202.576.99445
229.25215.276.99446
241.95227.976.99447
254.65240.676.99448
267.35253.376.99449
280.05266.076.99450
292.75278.776.99451
305.45291.476.99452
318.15304.176.99453
330.85316.876.99454
343.55329.576.99455
356.25342.276.99456
368.95354.976.99457
381.65367.676.99458
394.35380.376.99459
407.05393.076.99460
419.24405.266.99461
431.94417.966.99462
444.64430.666.99463
457.34443.366.99464
470.04456.066.99465
482.74468.766.99466
495.44481.466.99467
508.14494.166.99468
520.84506.866.99469
546.24532.266.99470
571.64557.666.99471
596.66582.686.99472
622.06608.086.99473
647.46633.486.99474
672.86658.886.99475
انواع اورینگ
هرآنچه در مورد اورینگ باید بدانید !

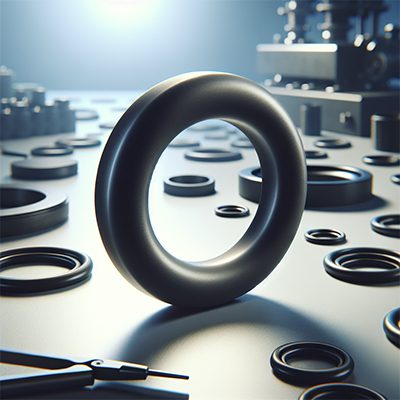

اورینگ چیست؟

اورینگ ها با توجه به شکل ساده، فضای کم، و در دسترس بودن آن در طیف گسترده ای از اندازه ها و ترکیبات برای پاسخگویی به هر نیاز صنعتی، به محبوب ترین و پرکاربردترین آب بند در جهان تبدیل شده است.به بیان ساده اورینگ ها ساده ترین نوع درزبند هستند، که از جنس الاستومر ساخته می شوند.

در کاربردهای عمومی کار اورینگ آنستکه در شیار قرار گرفته و پس از مونتاژ در اثر فشار موثر ایجاد شده یک آب بندی قابل قبول در قطعه ایجاد نماید.

اورینگ ها  از نوع آب بندهای دو طرفه هستند که شکل و مقطع دایره ای دارند.  معمولاً از مواد الاستومری ساخته می شوند. یک O-ring از طریق تغییر شکل نصب و فشار رسانه را آب بندی می کند تا شکاف بین اجزای جفت شونده را ببندد.  فشارهای بالاتر سیستم می تواند باعث تغییر شکل از طریق شکاف شود که به عنوان اکستروژن شناخته می شود و در نتیجه باعث خرابی آب بندی می شود.

انتخاب یک ماده آب بندی سخت تر یا نصب حلقه های پشتیبان برای پشتیبانی از آنها می تواند این مشکل را کاهش دهد. همه کاربردهای آب بندی به یکی از دو دسته تقسیم می شوند – مواردی که در آنها آب بندی یا سطح آب بندی شده حرکت می کند و مواردی که در آنها آب بندی ثابت است.

اورینگ ها  به دو روش کلی قالب گیری تزریقی و یا اکستروژن تولید می شوند.

چگونه اورینگ را انتخاب کنیم؟

اگرچه اورینگ یک قطعه بسیار کوچک و از نظر قیمت ارزان است، اما همین قطعه بسیار کوچک کارآیی بسیار بالایی دارد. اگر اورینگ در یک سیلند هیدرولیک به درستی کار نکند، می تواند باعث نشت همه روغن شود، که این هزینه بالایی برای سیتم دارد. پس باید در انتخاب و نصب این قطعه دقت شود.

با توجه به اهمیت موضوع دیدن ویدیوی زیر را توصیه می کنیم:

کاربردهای اورینگ

ماشین‌آلات صنعتی: در تجهیزات هیدرولیک و پنوماتیک، کمپرسورها و ژنراتورها. در ماشین‌آلات صنعتی، اورینگ نقش مهمی در جلوگیری از نشت روغن و افزایش کارایی دستگاه‌ها دارند.

صنایع تولیدی: در خطوط تولید و ماشین‌آلات اتوماتیک که دقت و کیفیت در جلوگیری از نشت و حفاظت از قطعات داخلی مهم است.

صنایع پتروشیمی، نفت و گاز

شیرها، پمپ‌های گاز، اتصالات، دیسپنسرها و مخازن ذخیره‌سازی سیالات به آب‌بندی نیاز دارند که بتوانند در برابر دماهای شدید، مواد شیمیایی مضر و فشرده‌سازی بالا مقاومت کنند. ترکیبات ویژه مانند پراکسید و پرفلورالاستومرهای پخت شده با تریازین، مقاومت گرما و شیمیایی را تضمین می کنند.

صنایع غذایی و نوشیدنی

انواع O-ring مانند NSF-61 در خدمات آب رسانی و در بازارهای فرآوری مواد غذایی، توزیع انواع نوشیدنی و فیلتراسیون آب ایده آل هستند .

صنعت خودرو

اورینگ هادر بخش‌های مختلف خودرو از جمله موتور، گیربکس و سیستم‌های تعلیق استفاده می‌شوند و برای جلوگیری از نشت روغن و افزایش عمر قطعات مورد استفاده قرار می گیرد.

معرفی انواع اندازه اورینگ

  1. به طور کلی اورینگ ها در اندازه های متنوعی و با استانداردهای متریک و اینچی  ساخته و در بازار وجود دارند:

  • اورینگ استاندارد: در این روش برای مشخص سازی اندازه، باید قطر داخلی ID، ضخامت CS ، مشخص باشد. استانداردهای رایج  AS 568A USA, BS 1806 England, DIN 3771 Germany, DMS 1586 Sweden,  AFNOR 47501 France,  JIS B2401 Japan,ISO 3601 International می باشند. در سفارش اورینگهای استاندارد باید اندازه ضخامت CS ، قطر داخلی ID و قطر بیرونی OD را داشته باشیم.
    اندازه ها در اورینگ



    • اورینگ متری : این نوع  برای مصارف کلی تر و یا اندازه های خارج از استانداردهای گفته شده در بالا به شکل متری از ضخامت 1 تا  20 میلیمترساخته و در بازار عرضه می شوند.

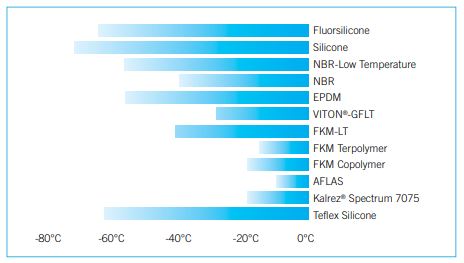

معرفی انواع متریال اورینگ

انوع اورینگ با توجه به متریال آن مشخص می شود. در ایران پرمصرف ترین و رایج ترین اورینگها به ترتیب کاربرد عبارتند از :

  1. اورینگ NBR

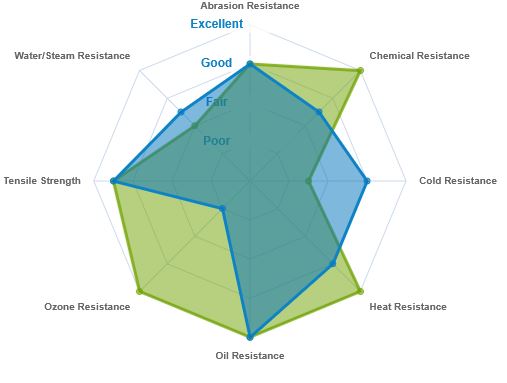

  2. اورینگ وایتون
  3. اورینگ سیلیکون
قیمت اورینگ

پارامترهای اصلی تعیین کننده قیمت اورینگ در بازار ایران به ترتیب اهمیت عبارتند از برند و متریال. اگر به دنبال یک اورینگ با عمر مفید بالا هستید بهتر است به ترتیب سراغ برند آلمانی در رتبه دوم تایوان و در رتبه های بعدی ایرانی و چینی قرار دارند. البته اکیدا توصیه می شود که اورینگ را از فروشگاه معتبر خریداری کنید . از انجاکه تشخیص برند های معتبر از چینی و همچنین متریال اورینگ کار سختی است، ممکن است علیرغم هزینه اورینگ با مرغوبیت را تهیه نکنید.

تفاوت اورینگ و واشر

اورینگ و واشر هر دو برای آب بندی قطعات طراحی و ساخته می شوند پس شباهت اصلی هر دو در عملکرد آنها یعنی آب بندی است. واشر نوع معمولی آب بندی است و در مواردی کاربرد دارد که فشار معمولی بوده و محیط سیال آب بندی شده نیز متعارف باشد. در مقابل اورینگ های صنعت مدرن آب بندی هستند. با توجه به اینکه آنها از الاستومرها ساخته می شوند، این قابلیت را دارند که با توجه به نوع الاستومر علاوه بر تحمل فشارهای نامتعارف بتوانند در محیطهای عملیاتی سخت با انواع سیال نیز مقاومت کنند و آب بندی را تضمین نمایند.

معرفی انواع مدل اورینگ

1. اورینگ مربعی Square Orings​

اورینگ های مربعی (Square Orings) نوع اورینگ هستند که  بر خلاف اورنیگ های  رایج مقطع مربعی دارند.

همانطور که در شکل مربوطه دیده می شود، با توجه به سطح مقطع مربعی این دسته از اورینگ ها ، کاربرد آنها متفاوت است.

اورینگهای مربعی











2. اورینگ ستاره ای X-Ring

X -Rings ها دسته دیگری از اورینگ ها بوده که شکل سطح مقطع انها ترکیبی از اورینگ معمولی و اورنیگ مربعی است.

x-Ring

روش اندازه گیری اورینگ

برای اندازه گیری دقیق اورینگ 2 فاکتور اصلی عبارتند از:

  1. قطر داخلی
  2. ضخامت

پارامتر سوم قطر بیرونی است ک از رابطه زیر محاسبه می شود:

قطر بیرونی = قطر داخلی + ضخامت*2

معرفی برندهای اورینگ

مهمترین برندهای معتبر در صنعت O-ring عبارتند از:

  1. Freudenberg
  2. Trelleborg
  3. Hunger
