پکینگ پنوماتیک | انواع و کاربردهای آن

پکینگ پنوماتیک در بخش های مختلف سیستم‌های پنوماتیکی، به‌ویژه در کاربردهای رباتیک و مکاترونیک مورد استفاده قرار می‌گیرند. در مواردی که پنوماتیک مطرح است، یک آب‌بند با کیفیت بالا ضروری است! یک آب‌بند پنوماتیکی باید الزامات سختی را تامین کند، زیرا مانند همتایان خود در هیدرولیک، در سیستم‌های دینامیکی عمل می‌کند. این مقاله مروری بر کاربردهای فعلی پنوماتیک، انواع پکینگ پنوماتیک، الزامات آب‌بندهای پنوماتیکی و مواد به کار رفته برای آنها ارائه می‌دهد.

آیا می‌دانستید که تقریباً 60 درصد از مشکلات آب‌بندها به دلیل استفاده از مواد نادرست ایجاد می‌شود؟ با استفاده از جدیدترین طرح‌ها و مواد، ما نیازهای هر حوزه صنعتی را برآورده می‌کنیم.

کاربرد های پنوماتیک در صنعت

استفاده از پنوماتیک در صنایع متنوعی ضروری است. سیلندرهای پنوماتیک، شیرهای پنوماتیک، سیستم‌های خلاء یا گیره‌ها با فشار هوا کار می‌کنند. سیستم‌های پنوماتیک در فناوری پزشکی و جابجایی مواد و همچنین در رباتیک، رانندگی و حمل و نقل مورد نیاز هستند. سیستم‌های پنوماتیک، به عنوان مثال، در ترمزهای بادی کامیون‌ها و اتوبوس‌ها نصب می‌شوند.

لاستیک‌های پر از هوا، زره‌های پنوماتیک و ابزارهای پنوماتیک مانند دستگاه‌های میخ‌زنی، آچارهای ضربه‌ای یا سنگ‌زن‌های پنوماتیک نیز به پنوماتیک وابسته هستند. پنوماتیک همچنین در مهندسی مکانیک، مهندسی فرآیند، صنعت نفت، معدن و تولید مواد غذایی استفاده می‌شود.
آنچه کاملاً مرتبط است این است که سیستم‌های پنوماتیک به طور کامل کار می‌کنند: فناوری آب‌بندی مناسب – بدون پکینگ پنوماتیک، که عملکرد صحیح سیستم‌ها را تضمین می‌کنند، سیستم‌های پنوماتیک در صنعت کار نمی‌کنند. دقیقاً به همین دلیل، نگهداری خوب این قطعات یدکی و تعویض به موقع آنها مهم است. زیرا نشت آب‌بندهای پنوماتیک به طور قابل توجهی خطر خرابی و ضررهای تولید را افزایش می‌دهد.

آب‌بندهای پنوماتیکی – آب‌بندهای دینامیکی

آب‌بندهای پنوماتیکی، مانند آب‌بندهای هیدرولیک، در دسته آب‌بندهای دینامیکی قرار می‌گیرند. برخلاف پنوماتیک که با هوا کار می‌کند، هیدرولیک از یک محیط مایع استفاده می‌کند. (سیل هیدرولیک: آشنایی با انواع آب بند هیدرولیک) آب‌بندهای پنوماتیکی دینامیکی در سیستم‌های متحرک استفاده می‌شوند و باید در برابر حرکات چرخشی، رفت و برگشتی و اغلب سرعت‌های بالا مقاومت کنند.
این نوع آب‌بندهای دینامیکی همچنین زمانی مورد توجه قرار می‌گیرند که مشتریان به راه‌حل‌هایی فراتر از محصولات استاندارد نیاز دارند. درست مانند هیدرولیک، پنوماتیک نیز به فناوری آب‌بندی پیشرفته نیاز دارد. مروری بر سیستم‌های آب‌بندی پنوماتیکی: – آب‌بندهای میله‌ای – آب‌بندهای پیستونی – ترکیبات آب‌بند میله‌ای-پاک‌کن – آب‌بندهای استاتیک – خراشنده‌ها – حلقه‌های راهنما و آب‌بندهای میرایی (به عنوان مثال، برای کمک‌فنرهای پنوماتیکی)

انواع آب بند پنوماتیک

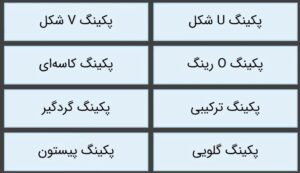

اگرچه با توجه به گسترده گی انواع آب بند پنوماتیک، دسته بندی آنها کار ساده ای نیست، اما شکل زیر یک دسته بندی اصولی را نشان می دهد.

پکینگ پنوماتیک گلویی – میله Rod Packing

عملکرد آب‌بند میله‌ای در پنوماتیک و هیدرولیک یکسان است: محل خروج میله پیستون از سیلندر را آب‌بندی می‌کند. در حالی که آب‌بندهای میله‌ای پنوماتیک به صورت دینامیکی به سمت داخل و به سمت سیلندر متحرک آب‌بندی می‌شوند، به صورت استاتیکی روی پیستون به سمت خارج قرار می‌گیرند.

آب‌بندهای میله‌ای پنوماتیک معمولاً به صورت حلقه‌های شیاردار نامتقارن با لبه آب‌بندی داخلی کوتاه ساخته می‌شوند. بنابراین، بار فشاری فقط از یک طرف مجاز است – آب‌بندهای میله‌ای به عنوان آب‌بندهای تک‌کاره نیز شناخته می‌شوند.

اینکه آیا آب‌بندهای میله‌ای با یا بدون پیش‌فشرده‌سازی نصب می‌شوند، بستگی به این دارد که آیا آب‌بند فقط در حین کار دستگاه یا حتی در حالت سکون آب‌بندی می‌شود یا خیر. اگر در حالت بدون فشار، آب‌بند لازم نباشد، آب‌بند میله‌ای پنوماتیک را می‌توان بدون پیش‌فشرده‌سازی تنظیم کرد. سپس آب‌بند در حین کار با فشار سیستم بر حلقه شیاردار به سطوح آب‌بندی انجام می‌شود.

اگر آب‌بند پیوسته مورد نیاز باشد، آب‌بندهای میله‌ای باید با پیش‌فشرده‌سازی به وسیله کشش یا فشار نصب شوند. سپس می‌توان آن را از طریق یک عنصر پیش‌تنیدگی مربوطه مانند فنر یا اورینگ آزاد کرد.

پکینگ پنوماتیک پیستون Piston Packing

در آب‌بندهای پیستونی پنوماتیکی، بین آب‌بندهای پیستونی تک‌اثره و دواثره تمایز قائل می‌شوند. آب‌بندهای پیستونی تک‌اثره فقط از یک طرف تحت فشار قرار می‌گیرند، در حالی که آب‌بندهای پیستونی دواثره از هر دو طرف تحت فشار هستند.

آب‌بندهای پیستونی پنوماتیکی تک‌اثره مشابه آب‌بندهای میله‌ای عمل می‌کنند. تفاوت اصلی در وارونگی عملکردهای آب‌بندی استاتیک و دینامیک است. در حالی که آب‌بند پیستونی تک‌اثره به صورت دینامیکی به سمت بیرون آب‌بندی می‌کند، به صورت استاتیک در داخل پیستون قرار می‌گیرد.

بنابراین، این نوع آب‌بند، شبیه به آب‌بند میله‌ای، به صورت یک حلقه شیار نامتقارن با لبه آب‌بند بیرونی کوتاه شده اجرا می‌شود.
آب‌بندهای پیستونی پنوماتیکی دواثره برای مقاومت در برابر فشار از هر دو جهت طراحی شده‌اند. آنها در جایی استفاده می‌شوند که لازم است دو محفظه را که ممکن است تحت فشار بیش از حد باشند، از هم جدا کنیم. آب‌بندهای پیستونی دواثره معمولاً حلقه‌های شیار متقارن یا حلقه‌های فشرده در طراحی هستند.

بسته به کاربرد، آب‌بندهای پیستونی را می‌توان با پیش‌فشرده‌سازی نیز نصب کرد، به این معنی که تحت فشار یا کشش قرار می‌گیرند.

الزامات پکینگ پنوماتیک چیست؟

استفاده از سیستم‌های پنوماتیک مختلف در صنعت، نیازمند راه‌حل‌های منحصر به فرد در زمینه فناوری آب‌بندی نیز می‌باشد. هر آب‌بندی باید الزامات متنوعی را برآورده کند.
ما خوشحال خواهیم شد که در انتخاب راه‌حل آب‌بندی مناسب برای شما، به شما مشاوره دهیم. با توجه به زمینه‌های کاربرد و سیستم‌ها، ما به عوامل اصلی زیر توجه می‌کنیم:

• بار مکانیکی
• مقاومت در برابر دماهای بالا و پایین
• مقاومت در برابر فشار بالا

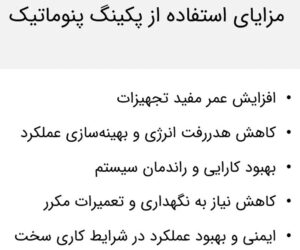

تصویر زیر به طور خلاصه مهمترین مزایای استفاده از پکینگ پنوماتیک را نشان می دهد:

مواد سازنده پکینگ پنوماتیک

بسته به الزامات اعمال شده بر روی عناصر آب‌بندی، ما از مواد مختلف (مواد آب‌بندی) برای آب‌بندی سیستم‌های پنوماتیک در صنعت استفاده می‌کنیم. خواص مختلف مواد، انتخاب عناصر آب‌بندی مناسب در پنوماتیک را تعیین می‌کند. به عنوان مثال، سختی، خاصیت ارتجاعی، مقاومت شیمیایی، دمای کارکرد یا خواص عایق الکتریکی نقش اساسی دارند.

در اینجا یک برگه اطلاعات مختصر با رایج‌ترین مواد ارائه شده است:

سیستم‌های آب‌بندی پنوماتیک برای کاربردهای دشوار

سیستم‌های آب‌بندی پنوماتیک در هر جایی که الزامات فوق‌العاده بالایی برای کارایی و دوام آب‌بندی مورد نیاز باشد، به کار می‌روند. در تاسیسات پنوماتیک که در معرض دماهای شدید، مواد شیمیایی خورنده یا آلودگی شدید قرار دارند، اغلب یک آب‌بند منفرد کافی نیست.
در اینجا، آنچه مورد نیاز است، سیستم‌های آب‌بندی پیچیده‌ای است که شامل چندین آب‌بند هستند که مکمل یکدیگرند. مواد آب‌بندی بسته به زمینه کاربرد، تحت تأثیر طیف متنوعی از عوامل قرار می‌گیرند، از این رو اهمیت انتخاب مواد مشخص می‌شود.
برای ارائه بهترین راهنمایی ممکن، ما مشتاق ارائه خدمات مشاوره‌ای خود هستیم. ما یک سیستم آب‌بندی را که به طور خاص برای زمینه کاربرد شما طراحی شده است، متناسب با نیازهای شما طراحی می‌کنیم. مجموعه گسترده ما نه تنها شامل آب‌بندهایی برای سیستم‌های پنوماتیک، بلکه شامل راه‌حل‌هایی برای تاسیسات هیدرولیک و سایر بخش‌ها نیز می‌شود.

چالش ها و نوآوری ها در پکینگ پنوماتیک

مهمترین چالش های در صنعت طراحی و تولید انواع آب بند پنوماتیک را م یتوان موارد زیر برشمرد:

• چالش های طرای و تطبیق با شرایط عملیاتی
• استفاده از فناوری های نوین در بهبود مواد
• نوآوری های مهندسی در کاهش سایش و اصطکاک
• رونداستاندارد سازی و تضمین کیفیت محصولات
• تحقیقات و توسعه در بهبود عملکرد سیستم آب بندی
• آینده پکینگ پنوماتیک و چشم اندازه های صنعتی
• را هکارهای بهبود هزینه های نگهداری و تعمیرات

با توجه به چالش های اشاره شده حتما قبل از خرید کاتالوگهای موجود را بررسی کنید تا انتخاب درستی انجام دهید.

در این بخش کاتالوگ انواع پکینگ پنوماتیک برندهای معتبر در دسترس می باشد.

نکات مهم در انتخاب و نصب پکینگ پنوماتیک

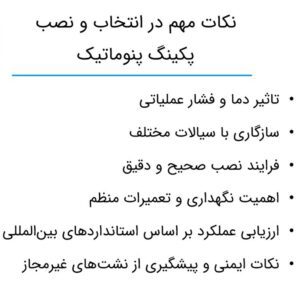

برای درک درست از پارامترهای کلیدی در هنگام انتخاب آ ب بند پنوماتیک، تصویر زیر جمعبندی مناسب را نشان می دهد.

پرسش های متداول درباره پکینگ پنوماتیک

جمعبندی

نقش آب بندهای پنوماتیک در صنعت بسیار پر اهمیت می باشد. با توسعه صنایعی مانند خودروهای برقی، روبات ها و … روز به روز کاربرد این نوع آب بند در صنعت رو به افزایش می باشد. از اینرو قبل از خرید حتما با ما تماس بگیرید و سوالات خود را به راحتی در چرخش صنعت مطرح کنید.
