فرق بین کاسه نمد و اورینگ

مقدمه

وقتی صحبت از ماشین‌آلات صنعتی می‌شود، اجزای کوچک بی‌شماری وجود دارند که عملکرد روان و بی‌نقص سیستم‌های بزرگ‌تر را تضمین می‌کنند. دو مورد از این قطعات حیاتی، کاسه نمد ها  (Oil Seals) و اورینگ‌ها (O-Rings) هستند. اگرچه در نگاه اول ممکن است مشابه به نظر برسند، اما هر یک عملکرد متفاوتی و ویژگی‌های منحصربه‌فردی داشته که آن‌ها را برای کاربردهای خاص مناسب می‌سازد.

در این مقاله، تفاوت میان آب‌بندهای روغنی و اورینگ‌ها را بررسی خواهیم کرد و توضیح می‌دهیم که هر کدام در چه شرایطی باید مورد استفاده قرار گیرند. چه یک مکانیک باتجربه باشید و چه تازه وارد این صنعت شده‌اید، درک درست این دو قطعه کلیدی برای حفظ بهره‌وری و عملکرد مناسب ماشین‌آلات صنعتی ضروری است!

کاسه نمد چیست ؟

کاسه نمد، که به عنوان آب‌بند شفت شعاعی نیز شناخته می‌شود، نوعی آب‌بند است که به‌طور خاص طراحی شده است تا روان‌کننده‌ها را در داخل شفت چرخان نگه دارد و از ورود آلاینده‌ها جلوگیری کند. این آب‌بندها در کاربردهایی که حفظ یکپارچگی روان‌کننده برای عملکرد ماشین‌آلات حیاتی است، بسیار مهم هستند. آب‌بندها معمولاً در جعبه‌دنده‌ها، موتورها، پمپ‌ها و سایر تجهیزات چرخان استفاده می‌شوند. آن‌ها اطمینان می‌دهند که روغن در سیستم باقی می‌ماند و بنابراین عمر و کارایی قطعات مکانیکی را افزایش می‌دهد.

اورینگ چیست؟

نکات کلیدی در خصوص اورینگ ها

• ساخته شده از مواد لاستیکی مانند NBR، EPDM، Viton و سیلیکون
• مایعات یا گازهای تحت فشار را آب‌بندی می‌کند.
• در سیلندرهای هیدرولیک، شیرها، پمپ‌ها و اتصالات لوله استفاده می‌شود.
• در هر دو حالت استاتیک و دینامیک کار می‌کند.
• در شیارهای ماشینکاری شده نصب می‌شود.

حلقه‌های اورینگ یک آب‌بندی ۳۶۰ درجه ایجاد می‌کنند و هم در حالت استاتیک و هم دینامیک کاربرد دارند..

تفاوت‌ طراحی بین کاسه نمد و اورینگ

طراحی کاسه نمد

کاسه نمد از سه جزء اصلی تشکیل شده است: لبه آب‌بندی، بدنه فلزی و فنر. لبه آب‌بندی مهم‌ترین قسمت است زیرا با شفت تماس دارد و آب‌بندی کامل را تضمین می‌کند. بدنه فلزی پشتیبانی ساختاری را فراهم می‌کند. فنر فشار لازم را بر لبه آب‌بندی در جهت نگهداری آن در محل، ایجاد می‌کند. این طراحی به‌طور خاص برای کاربردهای مربوط به شفت‌های چرخان تنظیم شده است که در آن به‌طور مؤثری از نشت روغن و ورود آلاینده‌ها جلوگیری می‌کند.

طراحی اورینگ

از سوی دیگر، اورینگ‌ها طراحی ساده‌تری دارند. آن‌ها اساساً حلقه‌های الاستومری به شکل توروس هستند که در یک شیار قرار می‌گیرند و با فشرده شدن بین دو سطح، آب‌بندی ایجاد می‌کنند. سادگی طراحی آن‌ها امکان استفاده در طیف گسترده‌ای از کاربردها، هم ایستا و هم دینامیک، را فراهم می‌کند. برخلاف کاسه نمدها، اورینگ‌ها به اجزای اضافی مانند فنر یا بدنه فلزی متکی نیستند. کارایی آن‌ها از توانایی ماده در تغییر شکل و ایجاد آب‌بندی تحت فشار ناشی می‌شود.

کاربردهای کاسه نمد

کاسه نمد ها یا آب‌بندها به‌طور عمده در کاربردهایی استفاده می‌شوند که شامل یک شفت چرخان است. مثال‌های رایج عبارتند از:
صنعت خودروسازی: در موتورها، گیربکس‌ها و اکسل‌ها برای نگه‌داشتن روان‌کننده‌ها و جلوگیری از ورود آلاینده‌ها استفاده می‌شود.
ماشین‌آلات صنعتی: در جعبه‌دنده‌ها، پمپ‌ها و کمپرسورها یافت می‌شود، جایی که از نشت روغن جلوگیری کرده و عملکرد روان را تضمین می‌کند.
تجهیزات کشاورزی: از یاتاقان‌ها و سایر اجزای چرخان در برابر آلودگی‌ها و آوار محافظت می‌کند و عمر تجهیزات را افزایش می‌دهد.
طراحی خاص آب‌بندها آن‌ها را برای این نوع کاربردهای دینامیکی که هم سرعت بالا و هم دماهای بالا هستند، ایده‌آل می‌کند.

کاربردهای اورینگ

اورینگ‌ها بسیار متنوع هستند و در طیف گسترده‌ای از کاربردها در صنایع مختلف استفاده می‌شوند، از جمله:
⦁ سیستم‌های هیدرولیک: برای آب‌بندی پیستون‌ها، سیلندرها و سایر اجزا در ماشین‌آلات هیدرولیکی استفاده می‌شود.
⦁ صنعت هوافضا: راهکارهای آب‌بندی را در موتورهای هواپیما، سیستم‌های سوخت و چرخ‌دنده‌های فرود فراهم می‌کند.
⦁ تجهیزات پزشکی: آب‌بندی ضد نشت را در تجهیزات مانند سرنگ‌ها، پمپ‌ها و ونتیلاتورها تضمین می‌کند.
⦁ صنعت غذا و نوشیدنی: در تجهیزات آب‌بندی برای جلوگیری از نشت و حفظ شرایط بهداشتی استفاده می‌شود.
تنوع اورینگ‌ها امکان استفاده از آن‌ها در هر دو کاربرد ایستا و دینامیک را فراهم می‌کند، که آن‌ها را به یک انتخاب محبوب برای بسیاری از صنایع تبدیل کرده است.

نقش مواد سازنده

مواد کاسه نمد

کاسه نمدها معمولاً از موادی ساخته می‌شوند که بتوانند شرایط سخت محیطی عملکرد را تحمل کنند. مواد رایج عبارتند از:
⦁ نیتریل رابر (NBR): مقاومت عالی در برابر روغن و سایش دارد و برای بیشتر کاربردهای صنعتی مناسب است.
⦁ فلوئوروالاستومر (FKM): به دلیل مقاومت فوق‌العاده در برابر حرارت و مواد شیمیایی، معمولاً در محیط‌های با دمای بالا استفاده می‌شود.
⦁ سیلیکون: در کاربردهایی که انعطاف‌پذیری در دمای پایین مورد نیاز است، استفاده می‌شود.

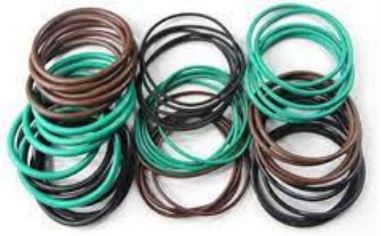

مواد اورینگ

اورینگ‌ها از مواد الاستومری مختلفی ساخته می‌شوند که بر اساس کاربرد خاص انتخاب می‌شوند. برخی از مواد رایج عبارتند از:
⦁ اتیلن پروپیلن دی‌ان مونومر(EPDM): مقاومت خوبی در برابر آب، بخار و برخی مواد شیمیایی دارد.
⦁ وایتون (FKM): برای کاربردهای با مقاومت در برابر حرارت و مواد شیمیایی عالی است.
⦁ نئوپرن: ماده‌ای چندمنظوره که در تبرید، خودرو و سایر صنایع استفاده می‌شود.
انتخاب مواد برای هر دو کاسه نمد و اورینگ برای اطمینان از عملکرد و طول عمر آن‌ها حیاتی است.

فرآیندهای نصب

نصب کاسه نمد

نصب یک کاسه نمد نیاز به دقت دارد تا تناسب صحیحی حاصل شود. این فرآیند به‌طور کلی شامل موارد زیر است:

• تمیز کردن شفت: شفت باید تمیز و عاری از هرگونه آلودگی یا خوردگی باشد.
• روان‌کاری کاسه نمد: اعمال روان‌کننده به آب‌بند و شفت به نصب درست، کمک می‌کند و خطر آسیب را کاهش می‌دهد.
• موقعیت‌دهی کاسه نمد: کاسه نمد روی شفت قرار می‌گیرد و به دقت تراز می‌شود تا به درستی در محل خود قرار گیرد.
• فشردن کاسه نمد در محل: با استفاده از ابزار مخصوص، کاسه نمد به‌طور یکنواخت در محل خود فشار داده می‌شود تا با سطح مماس شود.

نصب اورینگ

نصب اورینگ معمولاً ساده‌تر و سریع‌تر است. مراحل عبارتند از:

• تمیز کردن شیار: شیار که اورینگ در آن قرار می‌گیرد باید تمیز و صاف باشد.
• اعمال روان‌کننده: اعمال مقدار کمی روان‌کننده می‌تواند در فرآیند نصب کمک کند.
• قرار دادن اورینگ: اورینگ در شیار قرار می‌گیرد و مطمئن می‌شود که پیچ خورده یا کشیده نشده است.
• مونتاژ اجزا: اجزا به هم نزدیک می‌شوند و اورینگ برای ایجاد آب‌بندی فشرده می‌شود.

عملکرد در محیط‌های پرفشار

عملکرد کاسه نمد

کاسه نمدها برای تحمل سختی‌های چرخش با سرعت بالا و فشارهای متغیر طراحی شده‌اند. آن‌ها در محیط‌هایی که فشار ثابت نیست، مانند موتورها و ماشین‌آلات صنعتی، به‌طور استثنایی عمل می‌کنند. طراحی آن‌ها اجازه می‌دهد تا حتی در شرایط دینامیکی، آب‌بندی محکم را حفظ کنند.

عملکرد اورینگ

اورینگ‌ها نیز قادر به تحمل محیط‌های پرفشار هستند، اما عملکرد آن‌ها بیشتر به جنس  و طراحی شیاری که در آن نصب می‌شوند، بستگی دارد. به عنوان مثال در سیستم‌های هیدرولیک، اورینگ‌ها باید در برابر فشار بالا مقاومت کنند بدون اینکه از شیار خود خارج شوند، حالتی که به عنوان “خروج” شناخته می‌شود.

انتخاب مناسب مواد و شناخت انواع  اورینگ‌ در انتخاب اورینگ بسیار مهم است.

هزینه و در دسترس بودن

هزینه کاسه نمد

کاسه نمد ها به‌طور کلی گران‌تر از اورینگ‌ها هستند، به دلیل طراحی پیچیده‌تر و نیاز به مواد خاص. با این حال، آن‌ها به‌طور گسترده‌ای در دسترس هستند و می‌توانند از بسیاری از تامین‌کنندگان متخصص در قطعات صنعتی تهیه شوند.

هزینه اورینگ‌ها

اورینگ‌ها معمولاً ارزان‌تر و در دسترس‌تر از کاسه نمدها هستند. سادگی آن‌ها و دامنه وسیعی از مواد موجود، آن‌ها را به یک راه‌حل مقرون‌به‌صرفه برای بسیاری از کاربردهای آب‌بندی تبدیل می‌کند.

کاسه نمد چیست؟ کاربردهای آن کدامند؟

کاسه نمد، قطعات آب‌بندی چرخشی هستند که از نشت روان‌کننده و ورود آلاینده‌های خارجی (مانند گرد و غبار، آب) به شفت‌های ماشین‌آلات دوار جلوگیری می‌کنند. آنها در موتورهای خودرو، پمپ‌های هیدرولیک، چرخ‌دنده‌های صنعتی و تجهیزاتی مانند بیل مکانیکی یا کمپرسور برای عملکرد مطمئن ضروری هستند.

اورینگ‌ها چیستند؟ کاربردهای آنها چیست؟

اورینگ‌ها اجزای آب‌بندی ساده و مقرون‌به‌صرفه‌ای هستند که از الاستومرها (مثلاً لاستیک) ساخته شده‌اند و از نشت سیال یا گاز در سیستم‌های دینامیکی یا استاتیکی جلوگیری می‌کنند. آنها به‌طور گسترده در سیلندرهای هیدرولیک/پنوماتیکی، شیرها، پمپ‌ها و تجهیزاتی مانند بیل مکانیکی، لیفتراک و تراکتور برای آب‌بندی کم اصطکاک استفاده می‌شوند.

تفاوت بین کاسه نمد و اورینگ‌ چیست؟

کاسه نمدها برای شفت‌های چرخشی/دینامیکی با یک پوشش بیرونی تقویت‌شده و لبه برای حفظ روغن طراحی شده‌اند. اورینگ‌ها برای آب‌بندی استاتیک/محوری در سیلندرها ساده‌تر هستند. از کاسه نمد برای چرخش با سرعت بالا (مثلاً موتورها) استفاده کنید. اورینگ‌ها برای پیستون‌های هیدرولیک – برای سیستم‌های کامل ترکیب می‌شوند.

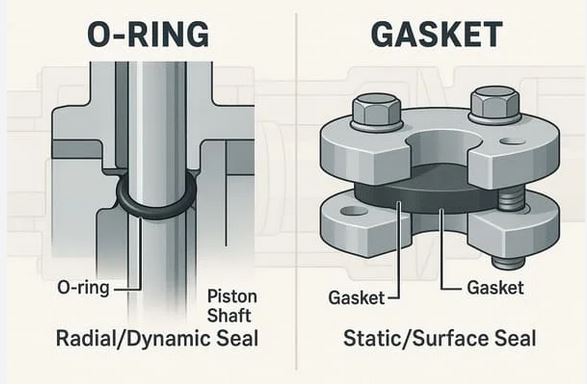

تفاوت بین اورینگ‌ها و سایر آب‌بندها چیست؟

اورینگ‌ها دایره‌ای شکل هستند و برای آب‌بندی محوری/شعاعی با هزینه کم کاربرد دارند. برخلاف کاسه نمد(برای شفت‌های دوار) یا گسکت (تخت/استاتیک). اورینگ‌ها در فشار دینامیکی تا 1000 PSI عالی عمل می‌کنند. برای محافظت در برابر گرد و غبار در ساخت و ساز/معدن، با گرگیر جفت می‌شوند.
