تأمین گاید هیدرولیک و پنوماتیک در سایز دقیق از روی ابعاد شیار
جنس PTFE برنزدار، پلیآمید و کامپوزیت فنولیک برای فولاد، سیمان، معدن و تعمیر جک
پاسخگویی کارشناس فنی در ساعات کاری | ارسال به سراسر کشور

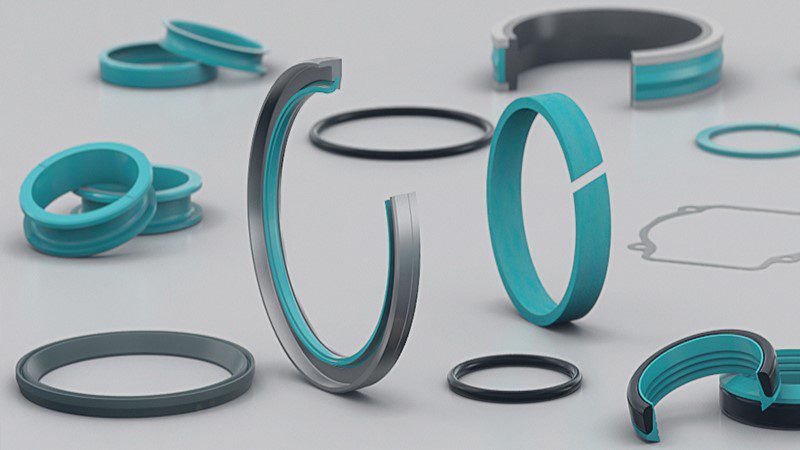

گاید (رینگ راهنما یا Wear Ring) پیستون و میله را در سیلندر هدایت می‌کند، بار جانبی را جذب می‌کند و از تماس فلز با فلز و آسیب به پکینگ جلوگیری می‌کند. برای آشنایی کامل، مقاله گاید چیست؟ را بخوانید.

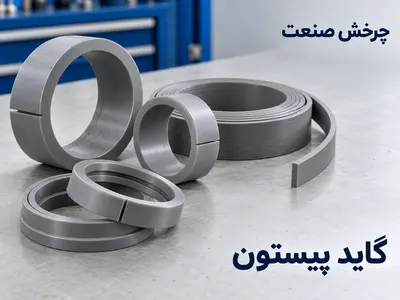

روی پیستون و در تماس با جداره سیلندر نصب میشود؛ پیستون را هم‌محور نگه می‌دارد و بار جانبی را تحمل می‌کند. سایز بر اساس قطر داخلی سیلندر (D).

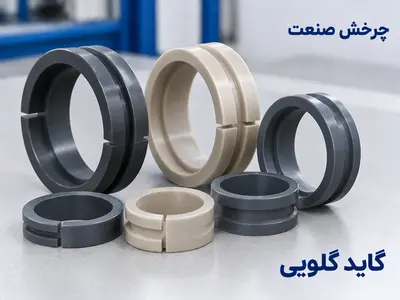

داخل گلویی یا سرسیلندر و روی میله کار می‌کند و از خط‌افتادن کروم میله جلوگیری می‌کند. سایز بر اساس قطر میله (d).

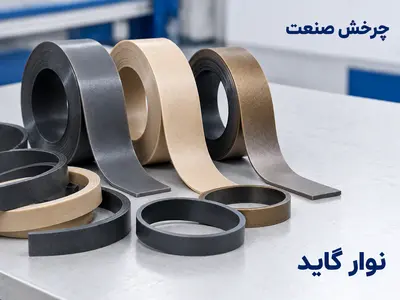

نوار رولی قابل برش به طول دلخواه؛ مناسب سایزهای خاص، قطرهای بزرگ و تعمیرات فوری.
جنس گاید بر اساس دما، سرعت، بار جانبی و نوع سیال انتخاب میشود:
| جنس گاید | ویژگی کلیدی | دمای کاری تقریبی | تحمل بار جانبی | کاربرد پیشنهادی |
|---|---|---|---|---|
| PTFE برنزدار | اصطکاک بسیار کم، خودروانکار | ۶۰- تا ۲۰۰+ درجه | متوسط | هیدرولیک عمومی، سرعت بالا |
| PTFE کربن‌دار | مناسب سیالات کم‌روانکار و آب | ۶۰- تا ۲۰۰+ درجه | متوسط | پنوماتیک، سیال پایه آب |
| پلیآمید الیاف شیشه | استحکام بالا، اقتصادی | ۴۰- تا ۱۲۰+ درجه | بالا | جک صنعتی، بار متوسط تا سنگین |
| کامپوزیت فنولیک (PF) | تحمل بار بسیار بالا | ۶۰- تا ۱۲۰+ درجه | خیلی بالا | فولاد، معدن، پرس (سرعت پایین) |
مقادیر تقریبی است و به برند و گرید متریال بستگی دارد. برای شرایط خاص با کارشناس فنی مشورت کنید.
| مشخصه | رینگ گاید آماده | نوار گاید |
|---|---|---|
| دقت ابعادی | بالا، تولید برای سایز مشخص | وابسته به دقت برش |
| سایز خاص | نیاز به سفارش | برش به هر طول |
| کاربرد | تولید سری و سیلندر استاندارد | تعمیرات و قطرهای بزرگ |
مثال: سیلندر ۱۰۰، کف شیار ۹۵ و عرض ۲۵ ← گاید پیستون ۱۰۰×۹۵×۲۵ (ضخامت ۲.۵). ابعاد را از شیار بگیرید، نه از گاید فرسوده.
قیمت گاید به جنس (PTFE برنزدار، پلیآمید یا فنولیک)، قطر و ابعاد مقطع، شکل عرضه (رینگ آماده یا نوار)، برند و تعداد سفارش بستگی دارد؛ به همین دلیل قیمت دقیق پس از دریافت سایز اعلام میشود.
قطر سیلندر یا میله، ضخامت و عرض گاید (یا ابعاد شیار)، جنس، تعداد و کاربرد. اگر ابعاد را ندارید، عکس قطعه یا شماره فنی کاتالوگ هم کمک می‌کند.
برای سایزهای غیراستاندارد و قطرهای بزرگ، نوار گاید به طول مورد نیاز برش داده میشود. برای رینگ آماده در سایز خاص، موجودی و زمان تأمین هنگام استعلام اعلام میشود.
PTFE برنزدار برای سرعت بالا، اصطکاک کم و روانکاری ضعیف مناسب‌تر است؛ پلیآمید تقویت‌شده و کامپوزیت فنولیک برای بار جانبی سنگین و سرعت پایین گزینه بهتری هستند.
پس از تأیید سفارش، کالای موجود ارسال میشود و زمان دقیق تحویل بر اساس شهر مقصد و روش ارسال هنگام استعلام اعلام میشود.
مشخصات فنی جنس را از فروشنده بخواهید، یکنواختی ضخامت، رنگ و کیفیت برش را بررسی کنید و برای کاربردهای حساس، گاید را از تأمین‌کننده تخصصی با امکان مشاوره فنی بخرید.
سایز، جنس و تعداد را بفرستید؛ کارشناسان فنی چرخش صنعت قیمت و زمان تحویل را اعلام می‌کنند.
