سیل مکانیکی یا Mechanical Seal یکی از مهمترین تجهیزات آببندی در پمپها و ماشینآلات دوار است که برای کنترل نشتی سیال در محل عبور شفت از پوسته دستگاه استفاده میشود. این قطعه در پمپهای آب، پمپهای صنعتی، تجهیزات فرایندی، میکسرها و بسیاری از تجهیزات دوار مورد استفاده قرار میگیرد.
انتخاب صحیح سیل مکانیکی تنها به اندازه شفت یا مدل پمپ محدود نمیشود. نوع سیال، فشار، دما، سرعت دوران، شرایط روانکاری، جنس سطوح آببندی و نوع کاربرد همگی در انتخاب Mechanical Seal مناسب تأثیر دارند.
در این مقاله با انواع سیل مکانیکی، اجزای آن، نحوه عملکرد، متریالهای رایج، تفاوت سیل مکانیکی با کاسه نمد و پکینگ، کاربردها و نکات مهم انتخاب و خرید آشنا میشوید.
سیل مکانیکی چیست؟
سیل مکانیکی یک مجموعه آببندی دینامیک است که در محل عبور شفت دوار از محفظه تجهیزات نصب میشود و با ایجاد یک سطح آببندی کنترلشده، از خروج سیال از داخل تجهیز جلوگیری میکند.
در یک پمپ سانتریفیوژ، شفت از پوسته پمپ عبور کرده و به پروانه متصل است. اگر این محل بدون آببندی مناسب باقی بماند، سیال تحت فشار میتواند در امتداد شفت به بیرون نشت کند. Mechanical Seal با استفاده از دو سطح آببندی بسیار صاف و اجزای نگهدارنده، این مسیر نشتی را کنترل میکند.
بنابراین وظیفه اصلی سیل مکانیکی، کاهش و کنترل نشتی در تجهیزات دوار و حفظ عملکرد پایدار سیستم است.
سیل مکانیکی چگونه کار میکند؟
اساس عملکرد سیل مکانیکی بر تماس کنترلشده بین دو سطح آببندی استوار است. یکی از این سطوح معمولاً به بخش دوار و دیگری به بخش ثابت تجهیز متصل میشود.
فنر یا مکانیزم اعمال نیرو، سطوح آببندی را در شرایط لازم در کنار یکدیگر نگه میدارد. در زمان کار، یک لایه بسیار نازک از سیال در ناحیه بین سطوح میتواند به روانکاری و کنترل اصطکاک کمک کند.
به همین دلیل، عملکرد صحیح Mechanical Seal به عواملی مانند فشار، دما، سرعت دوران، نوع سیال، شرایط روانکاری و انتخاب صحیح متریال وابسته است.

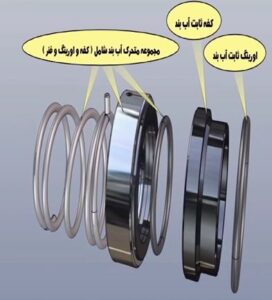

اجزای اصلی سیل مکانیکی
اگرچه طراحی Mechanical Seal بر اساس نوع و کاربرد میتواند متفاوت باشد، اجزای اصلی آن معمولاً شامل سطوح آببندی، اجزای ثانویه آببندی، فنر یا مکانیزم اعمال نیرو و قطعات نگهدارنده است.
| جزء | نام انگلیسی | وظیفه |
|---|---|---|
| فیس اصلی آببندی | Primary Seal Face | ایجاد یکی از سطوح اصلی آببندی |
| فیس مقابل | Mating Ring / Seat | ایجاد سطح مقابل برای تماس آببندی |
| فنر | Spring | اعمال نیرو و حفظ تماس سطوح آببندی |
| آببند ثانویه | Secondary Seal | جلوگیری از نشتی در اطراف اجزای آببندی |
| اسلیو | Sleeve | محافظت از شفت و ایجاد سطح نصب در برخی طراحیها |
| گِلند | Gland | نگهداری و تثبیت مجموعه سیل روی تجهیز |
انواع سیل مکانیکی
Mechanical Seal را میتوان از جنبههای مختلفی دستهبندی کرد. از مهمترین دستهبندیها میتوان به سیل مکانیکی تکی و دوتایی، سیل بالانس و آنبالانس، سیل پوشری و بلوزی و سیل کامپوننت و کارتریجی اشاره کرد.
سیل مکانیکی تکی
در Single Mechanical Seal یک مجموعه اصلی آببندی در تجهیز استفاده میشود. این نوع طراحی در بسیاری از پمپها و کاربردهای عمومی صنعتی مورد استفاده قرار میگیرد.
انتخاب سیل تکی به شرایط فرایند و ویژگی سیال بستگی دارد. برای سیالات خطرناک، فرار یا کاربردهایی که کنترل نشتی اهمیت بیشتری دارد، ممکن است طراحی دوتایی و سیستم آببندی کمکی مورد استفاده قرار گیرد.
سیل مکانیکی دوتایی
در Double Mechanical Seal دو مجموعه آببندی در کنار یکدیگر قرار میگیرند و فضای بین آنها میتواند با سیال واسط یا Barrier Fluid / Buffer Fluid مدیریت شود.
سیل دوتایی در کاربردهایی که سیال فرایندی شرایط دشوارتری دارد یا کنترل انتشار سیال به محیط اهمیت بیشتری پیدا میکند، مورد استفاده قرار میگیرد.
| نوع سیل | ساختار | کاربرد کلی | نکته مهم |
|---|---|---|---|
| Single Seal | یک مجموعه آببندی | کاربردهای عمومی و فرایندی | ساختار سادهتر و بدون نیاز به مجموعه دوم آببندی |
| Double Seal | دو مجموعه آببندی | سیالات دشوار و کاربردهای حساس | در بسیاری از طراحیها به سیستم سیال واسط نیاز دارد |
| Dual Pressurized | دو سیل با سیال Barrier تحت فشار | کاربردهای حساس و سیالات خطرناک | سیال Barrier باید بهدرستی انتخاب و کنترل شود |
| Dual Unpressurized | دو سیل با ناحیه Buffer | کنترل و مدیریت نشتی در برخی کاربردها | فشار ناحیه واسط کمتر از فشار محفظه است |
سیل مکانیکی بالانس و آنبالانس چیست؟
یکی از دستهبندیهای مهم Mechanical Seal، تقسیم آن به Balanced Seal و Unbalanced Seal است.
در طراحی Balanced، هندسه مجموعه آببندی به گونهای تنظیم میشود که بار هیدرولیکی واردشده بر سطوح آببندی بهتر مدیریت شود. این موضوع در کاربردهای با فشار بالاتر اهمیت بیشتری پیدا میکند.
در طراحی Unbalanced، نسبت نیروهای هیدرولیکی متفاوت است و انتخاب آن باید بر اساس محدوده کاری و طراحی تجهیز انجام شود.
بنابراین انتخاب سیل بالانس یا آنبالانس باید بر اساس فشار، سرعت، دما، سیال و مشخصات واقعی تجهیز انجام شود.
سیل مکانیکی پوشری و بلوزی
سیل مکانیکی پوشری
در Pusher Mechanical Seal یک آببند ثانویه میتواند همراه با حرکت محوری کنترلشده در امتداد شفت یا اسلیو جابهجا شود. این طراحی در طیف وسیعی از کاربردهای صنعتی مورد استفاده قرار میگیرد.
سیل مکانیکی بلوزی
در Bellows Mechanical Seal از یک Bellows به عنوان بخشی از مکانیزم آببندی و انتقال نیرو استفاده میشود. بلوز میتواند فلزی یا الاستومری باشد و انتخاب آن به شرایط فرایند و طراحی سیل بستگی دارد.
| ویژگی | Pusher Seal | Bellows Seal |
|---|---|---|
| مکانیزم حرکت | آببند ثانویه با حرکت محوری کنترلشده | Bellows برای آببندی و انتقال نیرو |
| تنوع طراحی | بسیار گسترده | وابسته به نوع بلوز و کاربرد |
| اهمیت متریال | مهم برای آببند ثانویه | مهم برای جنس Bellows و سطوح آببندی |
| کاربرد | پمپها و کاربردهای عمومی و فرایندی | کاربردهای مختلف بر اساس طراحی |
تفاوت سیل مکانیکی و کاسه نمد
مهمترین تفاوت Mechanical Seal و Oil Seal در روش آببندی آنها است. کاسه نمد یا Oil Seal با تماس یک لبه الاستومری روی شفت عمل آببندی را انجام میدهد. این قطعه بیشتر برای نگهداری روغن و گریس و جلوگیری از ورود آلودگی در شرایطی که فشار آببندی نسبتاً پایین است، طراحی میشود.
در مقابل، مکانیکال سیل از دو فیس آببندی شامل یک Rotary Face یا فیس دوار و یک Stationary Face یا فیس ثابت تشکیل شده است. این دو سطح با صافی بسیار بالا در مقابل یکدیگر قرار میگیرند و با ایجاد یک ناحیه آببندی کنترلشده، نشتی سیال را به حداقل میرسانند.
به همین دلیل، Mechanical Seal در بسیاری از پمپهای صنعتی و تجهیزات دوار که کنترل نشتی سیال و تحمل شرایط فرایندی اهمیت دارد، استفاده میشود.
در کاربردهایی با فشار، دما یا سرعت محیطی بالاتر، انتخاب Oil Seal ممکن است به دلیل محدودیتهای مربوط به لبه آببندی، اصطکاک و تولید حرارت نیازمند بررسی دقیقتری باشد؛ در حالی که Mechanical Seal در بسیاری از این کاربردها با طراحی و متریال مناسب قابل استفاده است.
برای آشنایی بیشتر با ساختار و کاربرد کاسه نمد میتوانید صفحه کاسه نمد را نیز بررسی کنید.
| ویژگی | کاسه نمد | سیل مکانیکی |
|---|---|---|
| نام انگلیسی | Oil Seal | Mechanical Seal |
| روش آببندی | تماس لبه الاستومری با شفت | تماس کنترلشده دو فیس آببندی |
| حرکت اصلی | لبه آببندی روی شفت دوار | سطح دوار در برابر سطح ثابت |
| کاربرد رایج | نگهداری روغن و جلوگیری از ورود آلودگی | آببندی پمپها و تجهیزات دوار |
| شرایط فشار | عموماً مناسب کاربردهای با فشار پایینتر | قابل استفاده در طیف گستردهای از شرایط فشار با طراحی مناسب |
| انتخاب متریال | بسیار مهم برای لبه و الاستومر | مهم برای فیسها و آببندهای ثانویه |
تفاوت سیل مکانیکی و پکینگ
سیل مکانیکی و پکینگ هر دو برای آببندی تجهیزات استفاده میشوند، اما ساختار و روش عملکرد آنها متفاوت است.
| ویژگی | سیل مکانیکی | پکینگ |
|---|---|---|
| روش آببندی | سطوح آببندی دقیق و کنترلشده | فشرده شدن مواد پکینگ اطراف شفت یا اسلیو |
| نشتی | در طراحی صحیح بسیار محدود | معمولاً به نشتی کنترلشده نیاز دارد |
| اصطکاک | وابسته به طراحی و شرایط کاری | معمولاً بیشتر است |
| نگهداری | نیازمند انتخاب و نصب دقیق | امکان تنظیم و تعویض پکینگ |
| کاربرد | پمپها و تجهیزات دوار مختلف | پمپها، شیرآلات و تجهیزات دارای محل مناسب برای پکینگ |
برای آشنایی با انواع پکینگ و کاربرد آنها میتوانید به صفحه پکینگ صنعتی مراجعه کنید.
همچنین برای بررسی دقیقتر تفاوتها و انواع پکینگهای مورد استفاده در صنعت، مقاله مقایسه انواع پکینگ صنعتی میتواند اطلاعات تکمیلی در اختیار شما قرار دهد.
انتخاب بین Mechanical Seal و Packing باید بر اساس نوع تجهیز، سیال، فشار، دما، سرعت، الزامات نشتی و شرایط نگهداری انجام شود.
متریال سیل مکانیکی
انتخاب متریال یکی از مهمترین مراحل انتخاب Mechanical Seal است. دو سطح آببندی باید در برابر شرایط کاری، سایش، خوردگی و ویژگیهای سیال مقاومت مناسبی داشته باشند.
کربن گرافیت
Carbon Graphite یکی از متریالهای رایج برای سطوح آببندی است و در ترکیب با مواد سختتر مانند Silicon Carbide یا Tungsten Carbide در طراحیهای مختلف استفاده میشود.
سیلیکون کارباید
Silicon Carbide یا SiC مادهای سخت و مقاوم به سایش است که در بسیاری از Mechanical Sealهای صنعتی مورد استفاده قرار میگیرد، بهخصوص زمانی که شرایط کاری یا ویژگی سیال نیازمند سطح سختتر باشد.
تنگستن کارباید
Tungsten Carbide یا WC نیز در برخی طراحیها برای سطوح آببندی استفاده میشود و میتواند برای کاربردهایی که مقاومت سایشی اهمیت دارد، مناسب باشد.
آببندهای ثانویه
برای Secondary Sealها موادی مانند NBR، EPDM، FKM و FFKM در طراحیهای مختلف مورد استفاده قرار میگیرند. انتخاب بین این مواد باید بر اساس دما، نوع سیال و سازگاری شیمیایی انجام شود.
| متریال | نام | ویژگی کلی | نکته انتخاب |
|---|---|---|---|
| Carbon Graphite | کربن گرافیت | اصطکاک مناسب و کاربرد گسترده | باید با سیال و سطح مقابل سازگار باشد |
| SiC | سیلیکون کارباید | سختی و مقاومت سایشی بالا | مناسب برای بسیاری از کاربردهای صنعتی |
| WC | تنگستن کارباید | مقاومت سایشی بالا | انتخاب بر اساس سیال و شرایط کاری |
| NBR | نیتریل | الاستومر رایج | سازگاری شیمیایی و دمای کاری باید بررسی شود |
| EPDM | اتیلن پروپیلن | مناسب برای برخی سیالات و شرایط دمایی | سازگاری با سیال باید بررسی شود |
| FKM | فلوروکربن | مقاومت مناسب در بسیاری از کاربردهای دمایی و شیمیایی | انتخاب وابسته به نوع سیال |
| FFKM | پرفلوئورو الاستومر | مقاومت شیمیایی بسیار بالا در کاربردهای خاص | مناسب کاربردهای ویژه و حساس |
سیل مکانیکی پمپ چیست؟
سیل مکانیکی پمپ مجموعه آببندیای است که در محل عبور شفت از پوسته پمپ قرار میگیرد. این قطعه در پمپهای سانتریفیوژ و انواع دیگر پمپهای دوار برای کنترل نشتی سیال استفاده میشود.
انتخاب سیل مکانیکی پمپ باید بر اساس مدل و طراحی پمپ، قطر شفت، فضای نصب، فشار محفظه، دمای سیال، سرعت دوران و نوع سیال انجام شود.
به همین دلیل، صرفاً اعلام قطر شفت برای انتخاب دقیق Mechanical Seal کافی نیست.
کاربردهای سیل مکانیکی
Mechanical Seal در طیف گستردهای از صنایع و تجهیزات دوار استفاده میشود.
- پمپهای آب و پمپهای صنعتی
- پمپهای فرایندی
- صنایع شیمیایی
- صنایع پتروشیمی
- صنایع نفت و گاز
- نیروگاهها
- صنایع غذایی و دارویی با طراحی و متریال مناسب
- صنایع کاغذ و خمیر کاغذ
- میکسرها و Agitatorها
- تجهیزات دوار فرایندی
عوامل مهم در انتخاب سیل مکانیکی
برای انتخاب صحیح Mechanical Seal باید مشخصات واقعی تجهیز و شرایط فرایند بررسی شود. مهمترین پارامترها عبارتاند از:
| پارامتر | اهمیت در انتخاب |
|---|---|
| قطر شفت | تعیین ابعاد و اندازه مناسب سیل |
| نوع پمپ | تعیین نوع طراحی و فضای نصب |
| نوع سیال | تعیین سازگاری شیمیایی و متریال |
| فشار | تأثیر مستقیم بر طراحی و نوع آببندی |
| دمای کاری | تعیین محدوده عملکرد متریالها |
| سرعت دوران | تأثیر بر سرعت لغزش و تولید حرارت |
| وجود ذرات جامد | مهم برای انتخاب سطوح مقاوم به سایش |
| شرایط روانکاری | تأثیر بر عمر و پایداری سطوح آببندی |
| نوع نصب | تعیین امکان استفاده از Component یا Cartridge Seal |
| استاندارد مورد نیاز | در کاربردهای خاص صنعتی و فرایندی اهمیت دارد |
سیل مکانیکی کارتریجی چیست؟
Cartridge Mechanical Seal به گونهای طراحی میشود که مجموعه سیل به صورت یک واحد آماده نصب ارائه شود. این ساختار میتواند نصب و تنظیم سیل را سادهتر کند و احتمال خطاهای مربوط به تنظیم اجزای مختلف را کاهش دهد.
در کاربردهای صنعتی حساس، استفاده از Cartridge Seal میتواند بخشی از راهکار استانداردسازی نصب و نگهداری باشد. با این حال، انتخاب آن باید با مشخصات پمپ و استاندارد مورد نیاز مطابقت داشته باشد.
استاندارد API 682 در سیل مکانیکی
API 682 یکی از استانداردهای مهم در زمینه Mechanical Seal و سیستمهای کمکی آن است که بهخصوص در صنایع نفت، گاز و پتروشیمی مورد توجه قرار دارد.
این استاندارد موضوعاتی مانند طراحی سیل، مواد، آرایشهای مختلف آببندی و سیستمهای کمکی مانند خنککاری، Flush و کنترل فشار را پوشش میدهد.
در کاربردهای مشمول API 682، انتخاب سیل نباید صرفاً بر اساس ابعاد انجام شود و شرایط فرایندی و الزامات استاندارد باید به صورت کامل بررسی شوند.
علت خرابی سیل مکانیکی چیست؟
خرابی Mechanical Seal میتواند دلایل مختلفی داشته باشد و الزاماً به معنای نامناسب بودن خود سیل نیست. نصب نادرست، شرایط کاری خارج از محدوده، خشک کار کردن، انتخاب متریال نامناسب یا مشکلات مربوط به شفت و یاتاقان میتوانند باعث کاهش عمر سیل شوند.
مهمترین دلایل خرابی
- خشک کار کردن سیل
- انتخاب نامناسب متریال
- فشار بیش از محدوده طراحی
- دمای بیش از محدوده مجاز
- سرعت دوران نامناسب
- وجود ذرات ساینده در سیال
- عدم هممحوری شفت
- لرزش بیش از حد تجهیز
- آسیب دیدن سطح شفت یا اسلیو
- نصب نادرست Mechanical Seal
- انتخاب نادرست سیستم Flush یا Cooling
چگونه عمر سیل مکانیکی را افزایش دهیم؟
برای افزایش عمر Mechanical Seal باید علاوه بر انتخاب صحیح، شرایط نصب و بهرهبرداری نیز کنترل شود.
- سیل را بر اساس شرایط واقعی فرایند انتخاب کنید.
- از کارکرد خشک سیل جلوگیری کنید.
- سطح شفت و محل نصب را قبل از نصب بررسی کنید.
- هممحوری و وضعیت مکانیکی تجهیز را کنترل کنید.
- فشار و دمای کاری را در محدوده طراحی نگه دارید.
- در کاربردهای حساس، سیستم Flush یا Barrier Fluid را مطابق طراحی کنترل کنید.
- هنگام نصب به سطوح آببندی ضربه وارد نکنید.
- برای تعویض سیل، علت خرابی سیل قبلی را نیز بررسی کنید.
هنگام خرید سیل مکانیکی چه اطلاعاتی لازم است؟
برای انتخاب و خرید دقیق Mechanical Seal بهتر است اطلاعات زیر در اختیار تأمینکننده یا کارشناس فنی قرار گیرد:
| اطلاعات مورد نیاز | نمونه یا توضیح |
|---|---|
| قطر شفت | مثلاً 25، 35، 50 یا 60 میلیمتر |
| مدل پمپ | نام سازنده و مدل دقیق پمپ |
| نوع سیال | آب، روغن، مواد شیمیایی، هیدروکربن و غیره |
| دمای کاری | دمای واقعی سیال |
| فشار کاری | فشار واقعی در محفظه سیل |
| سرعت دوران | RPM شفت |
| وجود ذرات جامد | نوع و مقدار تقریبی ذرات در سیال |
| نوع سیل قبلی | مدل، کد یا عکس سیل موجود |
| متریال | جنس Face، Seat و Secondary Seal |
| استاندارد | در صورت وجود الزام API، DIN یا سایر استانداردها |
آیا هر سیل مکانیکی برای هر پمپی مناسب است؟
خیر. Mechanical Seal یک قطعه وابسته به شرایط کاری است و انتخاب آن صرفاً بر اساس ظاهر یا قطر شفت قابل اطمینان نیست.
ممکن است دو پمپ دارای قطر شفت یکسان باشند اما به دلیل تفاوت در فشار، دما، نوع سیال، سرعت دوران، فضای نصب یا طراحی محفظه سیل به Mechanical Seal متفاوتی نیاز داشته باشند.
به همین دلیل، برای انتخاب دقیق باید مشخصات تجهیز و شرایط واقعی بهرهبرداری بررسی شود.
جمعبندی
سیل مکانیکی یکی از مهمترین روشهای آببندی در پمپها و تجهیزات دوار است که با استفاده از سطوح آببندی دقیق، اجزای ثانویه و مکانیزم اعمال نیرو، نشتی سیال در محل عبور شفت را کنترل میکند.
Mechanical Sealها در انواع مختلفی مانند Single، Double، Balanced، Unbalanced، Pusher، Bellows و Cartridge تولید میشوند و انتخاب بین آنها به شرایط واقعی کاربرد بستگی دارد.
در مقایسه با کاسه نمد و پکینگ، Mechanical Seal بر اساس ساختار و شرایط کاری متفاوتی انتخاب میشود و برای انتخاب صحیح باید عواملی مانند قطر شفت، نوع پمپ، نوع سیال، فشار، دما، سرعت دوران، شرایط روانکاری، وجود ذرات جامد و متریال سطوح آببندی بررسی شوند.
سوالات متداول درباره سیل مکانیکی
سیل مکانیکی چیست؟
سیل مکانیکی یک مجموعه آببندی دینامیک است که برای کنترل نشتی سیال در محل عبور شفت دوار از پوسته پمپ یا سایر تجهیزات دوار استفاده میشود.
سیل مکانیکی پمپ چه وظیفهای دارد؟
وظیفه اصلی سیل مکانیکی پمپ کنترل نشتی سیال در محل عبور شفت از محفظه پمپ و ایجاد یک آببندی مناسب در شرایط کاری تجهیز است.
تفاوت سیل مکانیکی و کاسه نمد چیست؟
کاسه نمد یا Oil Seal معمولاً با یک لبه الاستومری روی شفت عمل آببندی میکند، در حالی که Mechanical Seal از دو فیس آببندی شامل فیس دوار و فیس ثابت استفاده میکند. انتخاب بین این دو به نوع تجهیز و شرایط کاری مانند فشار، دما، سرعت و نوع سیال بستگی دارد.
برای اطلاعات بیشتر درباره ساختار و کاربرد Oil Seal میتوانید به صفحه کاسه نمد مراجعه کنید.
تفاوت سیل مکانیکی و پکینگ چیست؟
سیل مکانیکی از سطوح آببندی دقیق و کنترلشده استفاده میکند، در حالی که پکینگ با فشرده شدن مواد آببندی در اطراف شفت یا اسلیو عمل میکند. شرایط تجهیز، نوع سیال و الزامات نشتی تعیین میکنند کدام روش مناسبتر باشد.
برای بررسی انواع و کاربردهای پکینگ میتوانید مقاله مقایسه انواع پکینگ صنعتی را مطالعه کنید.
سیل مکانیکی تکی و دوتایی چه تفاوتی دارند؟
سیل تکی دارای یک مجموعه اصلی آببندی است، در حالی که سیل دوتایی از دو مجموعه آببندی استفاده میکند و فضای بین آنها میتواند با Buffer یا Barrier Fluid مدیریت شود.
سیل مکانیکی از چه موادی ساخته میشود؟
بسته به کاربرد، در ساخت سطوح آببندی از موادی مانند Carbon Graphite، Silicon Carbide و Tungsten Carbide و برای آببندهای ثانویه از موادی مانند NBR، EPDM، FKM و FFKM استفاده میشود.
برای انتخاب سیل مکانیکی چه اطلاعاتی لازم است؟
قطر شفت، مدل پمپ، نوع سیال، فشار، دما، سرعت دوران، شرایط روانکاری، وجود ذرات جامد و متریال مورد نیاز از مهمترین اطلاعات برای انتخاب Mechanical Seal هستند.
چرا سیل مکانیکی خراب میشود؟
خشک کار کردن، نصب نادرست، انتخاب نامناسب متریال، فشار یا دمای بیش از محدوده طراحی، ذرات ساینده، لرزش، عدم هممحوری و آسیب شفت از عوامل رایج خرابی سیل مکانیکی هستند.
